隨著 AMD 的 9000 系列處理器推出， AMD 也端出高階 X870E 晶片組的主機板，來滿足喜歡搶先最高規格、最新技術、最快速度的電腦 DIY 玩家們。而 X870E 延續使用 AMD AM5 插槽除了支援 AMD Ryzen 9000系列處理器外，也向下相容支援 8000 與 7000 系列處理器，讓電腦 DIY 使用者可以更加彈性的選擇處理器，更能準備迎來 AMD Ryzen 9000 X3D 系列處理器！講了這麼多，接著就要進入本文的主題，開箱由技嘉科技所推出的  X870E AORUS MASTER 主機板，我們搭配使用 AMD Ryzen 9 9000X 處理器，來看看這樣的組合之下，系統效能會是如何？

技嘉 X870E AORUS MASTER 主機板

既然是頂者神鷹光環的旗艦級機種，那有道理不讓我們失望的地方。光看那厚重的散熱設計，以及各種待會我們介紹時你會開心到笑不攏嘴的 DIY 友善設計，這筆錢「開」下去絕對不會失望的！是的，技嘉 X870E AORUS MASTER 主機板搭配更直覺的DIY友善功能，以及先進的BIOS調校配置，能在最大限度地發揮 AMD Ryzen 9000 系列處理器的功能及效能之餘，還能精準掌控功耗，為 AI 時代的遊戲效能及運算應用提供極致動力。

技嘉 X870E AORUS MASTER 主機板開箱

接下來我們就邊開箱邊為大家介紹這片技嘉超耐久、充滿各種 DIY 友善設計的技嘉 X870E AORUS MASTER 主機板吧！

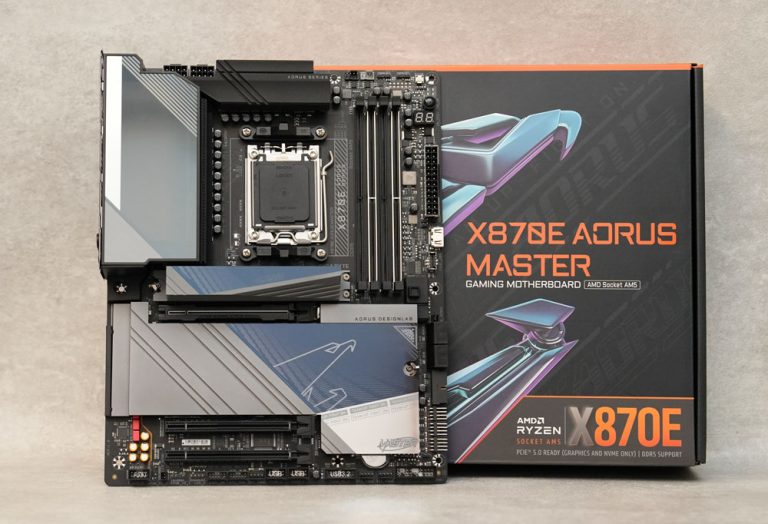

技嘉 X870E AORUS MASTER 主機板的外盒設計如上，神鷹信仰滿滿！

盒裝背面有產品主要規格與色資訊～

這張 ATX 尺寸主機板用料不但實在，還有很多夢幻級的設計！光拿起來這張主板的重量就令我感到振奮了，再來是滿滿厚實的散熱元件，真的是值得信賴使用啊！

先來帶大家快速看一下整張主機板的重要設計；數位並聯式 16+2+2相電源解決方案、後 I/O 飾蓋配置 AORUS 圖騰燈效、全長度 PCIe 插槽、 UD Power 連接器、四條可跑雙通道 DDR5 記憶體（最高 OC 8600），以及四組 M.2 Slot（三組是高速 PCIe 5.0）。

X870E AORUS MASTER 的超豐富 DIY 友善設計

過去我們再安裝與拆卸零組件時，最頭痛的就是拆卸顯示卡與安裝 M.2 SSD 這兩個部分，尤其時電腦DIY玩家們更換這兩種零組件的速度很快，而不是安裝一次就撐個三～五年。而為了解決大家的痛點，AORUS MASTER 搭載的「M.2 EZ-Match」，採用磁吸式設計，可輕鬆安裝散熱片，不但做好散熱，還能提高整體系統組裝及後續維護的效率。此外，M.2 EZ-Latch Click 和 M.2 EZ-Latch Plus 則可透過卡榫完美實現 M.2 SSD 及散熱片的免工具安裝。

「PCIe EZ-Latch Plus」設計則是可以讓顯示卡拆裝更便利，不用擔心用工具拆顯示卡而不小心弄壞 PCB。而「WIFI EZ-Plug」設計將 Wi-Fi 天線改為快拆接頭設計，讓玩家免去安裝時需鎖螺絲的麻煩（省下「轉轉轉」的時間）。

而進階版的 EZ-Debug Zone，整合了除錯 LED 燈號和控制按鈕，讓系統除錯及故障排除更直覺更輕鬆。此外，Sensor Panel Link 承襲上一代產品的便利設計，讓玩家在安裝系統監控小螢幕的時候，可以避開混亂的佈線，讓系統組裝更美觀更清爽。

主機板的背面也拍給大家看；採伺服器等級 8 層板 PCB，能有效增進密集整合度，確保訊號完整性、電源穩定性和低電磁干擾（EMI）以實現高效能系統。此外還有技嘉的 2 倍銅增強設計，能夠通過增強散熱管理、改善供電能力和全面的超頻能力，優化系統效率。

附上Wi-Fi 7 技嘉指向性超高增益天線，可大幅增加訊號接收強度，實現更快速的檔案傳輸速度。對了，搭配主機板可以免選轉鎖緊，直接插上去就可以囉！

面對時脈越來越快的記憶體，技嘉在這張 X870E AORUS MASTER 主機板內附上「DDR Wind Blade」，能夠主動為記憶體散熱。這個小配件安裝十分簡單，最多能幫忙降低 10°C 的溫度。

強大防護力的各種插槽設計

技嘉知道電腦 DIY 玩家們喜歡更換零組件的「個性」，對於需要經常插拔零組件的相關元件做了最強大的防護來增加穩定性。

面對高階厚重的顯示卡 PCIe 插槽，技嘉在 X870E AORUS MASTER 主機板上設計了「PCIe UD Slot X」插槽，給予 10x 的承重能力、貼心的內襯橡膠條保護顯卡電路板，還有鋅合金材質來對高頻訊號提提供優異的 EMI 遮蔽。

M.2 SSD 也是大家會經常安裝的重要零組件，也有可能會是想要升級來提升速度或容量，而技嘉端出「M.2 UD Slot PG5」，以一體是不銹鋼護趙設計來加強訊號傳導完整性，並提升 X 與 Y 軸應力的強度，並讓訊號衰減最小化。除了防護性，為了讓安裝時更順手，技嘉特別設計「M.2 EZ-Match」以磁吸快速對位方式，幫助使用方便安裝大型散熱片；另外還有「EZ-Latch Click」設計用來免鎖螺絲安裝 M.2 散熱器，這點設計相當貼心！

為了避免在安裝過程中不慎損傷到塑料材質的各種插槽，技嘉在記憶體、Power，以及 PCIe 插槽外圈加上了金屬材質的背板，來提高強度與其它優點。

X870E AORUS MASTER 的後  I/O  配置

接下來看一下 X870E AORUS MASTER 的後 I/O 的配置，實用的 Clear CMOS 讓我們不用拆開機殼就能隨時清除 BIOS 的設定來進入 BIOS。Q-Flash Plus 讓大家即便還沒有安裝處理器、記憶體、顯示卡，甚至不用進 BIOS 選單，就可以輕鬆更新主機板的 BIOS！

另外我們也看到共配置 10 組 USB-A，其中 4 組還是 USB 3.2 規格，而另外兩組 USB-C 更是高速原生的 USB 4！ 兩組都有高達 40 Gbps 的資料傳輸速度、高效充電和超高解析DisplayPort影音輸出功能，是我們未來可以期待慢慢成為主流的最新 USB 介面！

另外值得一提的是，有線網路的規格是 5 GbE，而 Wi-Fi 則是當今最快的 Wi-Fi 7。音效接孔部分更有數位光纖與類比的 Mic 和 Line out，並支援 DSD 音訊與 DTS:X Ultra 和 7.1 聲道！

面對處理器的供電，X870E AORUS MASTER 配置 16 VCORE Phases 與 2 SOC Phases 和 2 MISC Phases 以及 VRM Thermal Armor Fins-Array。此外還有紮實且精心鍛造的散熱裝甲，確保系統在運行時溫度能降到最低。

配置優異的 AM5 Socket

這邊可以看到稍早提到的在記憶體（D2 與 D4）與 Power 插槽加上了金屬背板來提升強度。此外還有電源開關機開關、Debug 燈號．．．

這邊可以看到 2 個 8-pin ATX 12V 電源插座也加了金屬背板，另外散熱器的紮實程度真的是相當令人安心！

這邊可以看到 M.2 SSD Slot 上都有配置強大的散熱片（M.2 Thermal Guard XL  ＋ M.2 Thermal Guard Ext. 搭配 M.2 散熱背板）

免螺絲就能安裝或拆卸 M.2 SSD，而 EZ-Latch 設計可一鍵輕鬆顯示卡！

有磁吸對位的 M.2 EZ-Match 內可以安裝三條 M.2 SSD，右側可以看到晶片組也有強大的散熱片來維持運作的穩定性～

關於技嘉的 M.2 EZ-Match 特色

全新獨家專利設計用磁吸的方式讓使者及玩家可以輕鬆對位快拆大面積散熱片

• 磁性附著系統
• 安裝時快速對位散熱器
• 提高整體系統維護效率

配置發燒級音效電子元件

配置 Realtek ALC1220 HD 音效晶片與德國 WIMA音響級音質電容；後I/O音源插座提供的音效輸出孔支援DSD音訊。且透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，只要進入音效軟體設定即可，並享受 DTS:X Ultra 音場！

技嘉 X870E AORUS MASTER 主機板效能測試

在介紹完主機板的特色之後，進入本文最後的環節，那就是效能測試啦！

測試平台資訊：

處理器：AMD Ryzen 9900X
主機板：X870E AORUS MASTER
記憶體：V-Color 24GB x2 DDR5 8200
處理器散熱系統：AORUS WATERFORCE II 360 ICE 水冷系統（360mm）
電源供應器： 1000W
作業系統：WINDOWS 11 專業版

這篇測試搭配的是 AMD 目前市售版次旗艦的 Ryzen 9 9900X 處理器！

搭配使用技嘉 AORUS WATERFORCE II 360 ICE 水冷系統～

進入主機板 BIOS 設定畫面，可以掌握即時的處理器與記憶體速度，以及處理器溫度與電壓，以及系統溫度資訊。這邊已經打開 XMP 1 Profile~

開機後預設就會點亮各種 ARGB 燈效～

剛換系統 Debug 燈號是相當重要可以判斷無法進入系統或無畫面的問題在哪裡（如 CPU、VGA、BOOT 開機碟，記憶體）

AMD 有一套免費又好用的軟體，除了可以隨時監控處理器相關效能與資源資訊外，還能設定效能、遊戲模式，不是超頻玩家們也能輕鬆駕馭！

如果對自己有信心，也可玩玩「微調」功能試探看看看處理器的極限在哪裡！

進入 Win 11 專業版系統資訊可以看到處理器與記憶體資訊～

以 CPU-Z 檢視處理器資訊，可以看到 AMD Ryzen 9 9900X 最大功耗是 120W、採 4 nm 製程、為 12 核心、 24 執行緒。

以 CPU-Z 檢視記憶體資訊，可以看到最大頻寬來到 8200 MHz～

CPU-Z 跑分成績部分，單執行緒分數為 862.5，多執行緒則是來到 12930.7 的高分～

在 Cinebench R23 測試中，單核心來到 2100 pts，而多核心則是來到 31094 pts

在進行多核心效能測試時（處理器使用率達100%），可以看到處理器溫度來到近 70度後有效被抑制住不再升高，代表技嘉的水冷系統真的是很不錯！

在 CPU Profile 測試中，多執行緒分數來到 13632！

在PCMARK10 Express 系統效能測試中，獲得 6546 的好成績！

在PCMARK10 Advance 系統效能測試中，獲得 6546 的好成績！

技嘉 X870E AORUS MASTER 主機板使用心得總結

整體來說，技嘉 X870E AORUS MASTER 主機板提供相當齊全且是最新的技術，讓我們無論是在選用有線網路或者是無線網路，搭配對應速度的網通產品，就能獲得極佳的連網速度。此外多達五組的 M.2 SSD 對於高速資料儲存的需求更是綽綽有餘。而多種友善 DIY 的安裝插拔設計，無論是顯示卡或 M.2 SSD 都能輕鬆安裝升級！簡單好用的 BIOS 介面可以快速設定你要的參數，DIY 新手可以參考此篇的效能測試章節，沒有超頻只要打開 XMP ，就能讓系統整體效能有絕佳的表現！若更新到最新版的 BIOS 還能面對即將要推出的 9000 X3D 系列處理器效能，GIGABYTE X3D Turbo 可以突破遊戲的效能，經官方測試證實，Ryzen 9000X3D 最高可以提升 35%，而 Ryzen 9000 非 X3D 也可以提升 20%喔！

技嘉X870E/X870系列主機板將AI驅動的遊戲和整體效能提升到新的高度。新產品已陸續在市場上鋪貨，想了解更多訊息，請參訪技嘉官方網站： https://www.gigabyte.com/Motherboard/AMD-Series
