還記得 NVIDIA 的 GeForce RTX 3090 顯示卡推出時，其獨特的 12-pin 接帶來電腦 DIY 玩家們的不少討論嗎？現在 RTX 3090 Ti 更帶來了進階 16-pin 的 12VHPWR 接頭（12 pin 電力 + 4 pin 訊號傳輸設計），擁有更智慧與高瓦特數的配置。可是問題來了，如果我們還在使用「過去」的電供，是無法雙向「智慧溝通」的，且只能透過轉接頭來輸入電力給 RTX 3090 Ti。技嘉科技看到電腦遊戲玩家們與創作者的需求，推出提供支援 PCIe Gen 5.0 顯示卡的電源供應器 – UD1000GM PG5，電源供應器內建一個 16-pin 的接頭，並附上一條高品質原生 16-pin 的線材，因此可以針對最新的 PCIe Gen 5.0 的顯示卡提供最完整的電力供應！

單一這條 16-pin的線材就可以支援高達 600W 的電力輸出，足以應付下一世代高階顯示卡的電力需求，同時也漸化了線材過多的「阿雜」，讓電腦 MOD / DIY 玩家們可以讓電腦機箱內的配線更簡化、更美觀，更能讓機殼內的風流更順暢！而不用外接一條 3 個 8pin 轉 16-pin 的轉接頭才能夠支援最新的 PCIe Gen 5.0 顯示卡。

UD1000GM PG5 使用單一條 16-pin的線材就可以支援高達 600W的電力輸出給顯示卡！

當然並非大家都不會馬上（或不需要）投入 RTX 3090 Ti 的懷抱，因此技嘉 UD1000GM PG5 仍然有提供 4 個 PCIe 8-pin 給顯示卡使用，所以不論目前的各種高階顯示卡，或者是 GeForce RTX 3090 Ti 系列顯示卡，它都可以為大家帶來滿滿的火力支援！此外，UD1000GM PG5 電源供應器承襲技嘉超耐久(Ultra Durable)產品設計的精神，導入各種高品質的用料與設計。不僅是高階遊戲玩家及超頻玩家的最佳選擇，也能滿足下一世代高階顯示卡的需求。

UD1000GM PG5 一樣維持技嘉超耐久(Ultra Durable)的產品設計，集結了主日系高品質電容，強化版散熱解決方案，12公分 HYB 智能靜音風扇，與OVP/OPP/SCP/UVP/OCP/OTP電路保護設計等，提供給消費者一個高品質且穩定的電源供應，並且能夠安心長久的使用。此外，它還具備 80 PLUS 金牌電源轉換效率、全模組化設計與縮小尺寸設計等特色。

為何要 12VHPWR ？12 + 4 pin 的詳細作用？

它配置 12+4 Pin 全規格線材，可以滿足 PCI-SIG 的「12VHPWR High Power Connector (H+)」標準，其額定功率最高可達到600W（也有150W、300W、450W 等規格，線身都會標示）。而對於未來使用 PCI-e 5.0 顯卡時，這個新型接口可說是至關重要！

12 pin 內其中6個用在 12V 供電，而每個 pin 電流最高為 9.2A，可造就理論最大輸出功率最高達到 662.4W。如果使用目前大家在使用的電供，雖然沒有配備 PCIe 5.0 的12VHPWR，但還是可以使用轉接線，通過三個 8Pin外接供電來解決，但就是非常佔空間，而且少了 4pin 訊號回饋的功能。

而這 4 pin 的邊帶（sideband）訊號，主要功能是可以讓顯示卡能夠和電源供應器相互溝通，例如先確認電源供應器所能提供的功率，顯卡決定最多吃多少電力，也能判斷顯卡用電是否正常。甚至電腦系統當中有多少張介面卡也能獲得資訊，簡單來說就是不要讓電供超過附載，或許這樣可以有效控制顯示卡與處理器各自所需的功耗！將來就不用用猜測或想像了～

80 PLUS金牌認證是什麼？

符合80 Plus金牌認證表示可以提供極佳的電源轉換效率，在更加節能的狀況下，減少廢熱的產生與降低風扇噪音！

技嘉 UD1000GM PG5 產品特色

超耐久 主日系電容
強化版散熱方案
12公分 HYB 智能靜音風扇
OVP/OPP/SCP/UVP/OCP/OTP 電路保護設計
80 Plus金牌認證
全模組化線材設計
大電流單路+12V設計
縮小尺寸設計
10年保固(因各國狀況會調整)

技嘉 UD1000GM PG5 電源供應器開箱介紹

外盒就和多數的 1000W 電供尺寸相當，有很清楚標示了支援 PCIe Gen 5 專屬的 12VHPWR 插頭，以及提供最高 1000W 的瓦特數

盒裝背面有所有附的線材說明，包含大家會用到的 20+4 pin to 主機板、4+4 pin to CPU..，以及 PCI-e 5.0 16 pin 的連接線！

取出電源供應器可以感受到技嘉工程師強大的設計能力與散熱技術；將電源供應器的長度縮小達到令人驚豔的14公分，因此可以較不受空間的限制，更容易地安裝到各種機箱內。

台灣市售版所附的線材就是這些～

給大家看一下 PCI-e 5.0 16 pin 連接線的接頭（兩端都一樣，沒有方向性），上面兩排共12 pin 用來供電，下面有四個孔則是傳遞訊號交換用

80 Plus金牌認證就是個保證與指標！型號、規格、安規資訊全部集中在底部的貼紙，+5Vsb 可以輸出 15W，12VHPWR 則是輸出 600W。

進風口採用蜂巢式網孔設計，可以得到最大風流效果；裡面配置有 12公分 HYB 智能靜音風扇，不用擔心運作時會發出明顯的風噪聲。

此外，系統會偵測目前電源使用狀況與溫度，自動調整風扇轉速，以維持電源供應的穩定度，只要輸出瓦數低於 200W 會自動採用 0dB 風扇停轉功能。而優異的液壓軸承（HYB）的風扇結構，可以提供比一般含油軸承（Sleeve）更穩定與更長的使用壽命！

後方設計簡潔，電源線接孔與一個電源開關機按鍵；這邊的出風孔也是採蜂巢式網孔設計，但是孔洞比較小，避免有異物進入

此外，產品還有使用 OVP/OPP/SCP/UVP/OCP/OTP 電路保護設計，更通過各國的安規認證，來確保系統能夠穩定運作，讓安全性無虞。而且技嘉在原本能滿足元件散熱的基礎上，將散熱鰭片體積加大約200%以上，並且最佳化風流方向，使得散熱能力增強約10%以上，因此延長了元件的使用壽命。

全模組化線材設計；所有模組化線材連接背板都有明確標示各個插座用途，非常貼心！下方還有請使用原廠線材來安裝的貼紙，提醒用家別使用它牌的線材發生風險！

目前使用 PCIe 12VHPWR 插座的顯示卡，僅有剛剛推出的 GeForce RTX 3090 Ti，話雖如此，Intel 已在公布的 ATX 3.0 規範中要求，未來電源供應器超過 450W 均須提供 12VHPWR，並於插頭上明確標示所支援的輸出瓦數。UD1000G PG5 先行以 ATX v2.31 的規範，支援高達 600W 的 12VHPWR，這也是此插頭最高可輸出的功率瓦數。

裝上隨附的 12VHPWR 模組化線材，一條線就能取代 2~3 條線來接駁顯示卡！編織網內部 12 條電線均使用 16AWG 線徑可放心，另外 4 條負責訊號溝通的線材線徑較小。

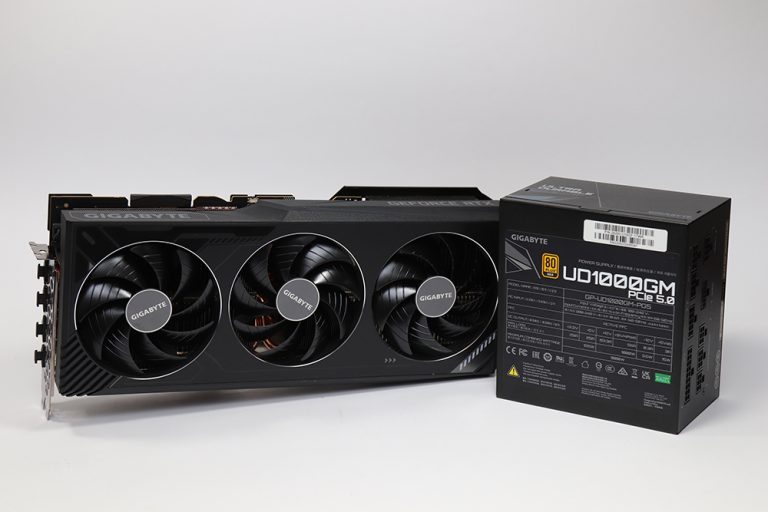

GIGABYTE GeForce RTX 3090 Ti GAMING OC 24G 顯示卡開箱

為了讓大家有感使用技嘉 UD1000GM PG5 電供上的 6-pin 的 12VHPWR 接頭與顯示卡連接所帶來的效能與便利性，我們順便介紹一下當今卡王 – NVIDIA GeForce RTX 3090 Ti ！

這張顯示卡最高階 NVIDIA GeForce RTX 3090 Ti系列安培架構

顯示卡採用張個技嘉風之力 10cm 刀鋒扇，並且也是採正逆轉配置

技嘉以加厚 4 槽三風扇的超大顯卡，以及均溫板複合熱導管的新散熱設計，讓 RTX 3090 Ti GAMING OC 超頻至 1905MHz 搭配 24GB GDDR6X 21Gbps 高速記憶體，將成為創作者的夢幻逸品，以及遊戲玩家的頂級卡皇。有著新設計的風之力三扇造型，卡長 33.1cm、厚度達 7cm 需要佔用 4 個 PCIe Slot 的安裝空間，採用均溫板直觸 GPU 複合熱導管與散熱鰭片的新設計，有著卡皇該有的質感與霸氣！

GeForce RTX 3090 Ti GAMING OC 24G 規格

繪圖核心：GeForce RTX 3090 Ti
匯流排規格：PCIe 4.0 x16
GPU 時脈：1905 MHz Boost Clock
核心數：CUDA 10752、Tensor 336、RT 84
記憶體：GDDR6X 24GB
記憶體：時脈 21Gbps、頻寬 1008GB/s、介面 384-bit
輸出介面：3 x DisplayPort 1.4a、1 x HDMI 2.1
電源輸入：1 x 12-pin、提供 12-pin 轉 3 x 8-pin 連接線
建議電供：850W up
尺寸：331 x 150 x 70 mm、4 Slot 安裝空間

輸出介面非常豐富，有 3 組 DisplayPort 1.4a 與一組 HDMI 2.1；安裝時會佔用到三個卡槽空間，但只要卸下兩個擋板即可

產品頂部可以看到配置了 PCIe 5.0 的 16-pin 12VHPWR 接頭，因此顯卡供電需要使用專用的 16-pin 12VHPWR 接頭，玩家也可透過配件的 12-pin 轉 3 x 8-pin 連接線來連接電源供應器

這時， GIGABYTE UD1000GM PG5 電源供應器就派上用場啦！只要一條電源線即可提供顯卡最高 600W 供電！

顯示卡隨附的一轉三的連接線，這一端只有看到 12pin 並沒有 4 pin ，因為轉接出去就算加了也沒功用

若搭配 GIGABYTE UD1000GM PG5 電供，以 16-pin 12VHPWR 接頭，只需一條線就能滿足 600W 的供電。

一條線的好處就是可以讓機箱內部更清爽簡潔！

最後我們分享一下使用最耗電的處理器與顯示卡，技嘉這個電供夠不夠力來跑出優異的效能呢？

測試平台

這次以 Intel Core i9-12900K 處理器和 GIGABYTE GeForce RTX 3090 Ti GAMING OC 24G 顯示卡做為主要的耗電量來源，主機板則是選擇 Z690 晶片組，記憶體為雙通道 DDR5 16GBx2 ，可說是最有火力的系統！

在顯示卡效能的部分，以 Time Spy Extreme 獲得 11147 的高分！相較於同樣是技嘉品牌的 GeForce RTX 3080 Ti VISION OC 12G 顯卡得到的 8817 分，效能竟然提升這麼多！

而在 Fire Strike Extreme 測試跑分中，獲得 26241 相當高的成績！也遠比 RTX 3080 Ti VISION OC 12G 顯卡獲得的 21534 分數提升 1.2186 倍！！

我也測了遊戲效能，以FF XV Bench為例，獲得 22705 的高分！！

接下來看看處理器的分數，Cinebench R20 單核心來到 791 pts、多執行緒來到 10440 pts !!（和之前我們以技嘉 Z690 AORUS MASTER 主機板＋3080Ti 顯卡測試的數據相當，且略有提升！）

CROSSMARK的跑分也很亮眼！整體成績來到 2143分，也和之前以技嘉 Z690 AORUS MASTER 主機板＋3080Ti 顯卡測試的數據相當！

PCMARK10 基本測試來到 8132 分！

以上測試顯示卡、主機板，以及系統整體效能後發現，透過技嘉 UD1000G PG5 的 1000W 電源供應器，不但能率先支援未來的 PCIe Gen 5 顯示卡和目前的 GeForce RTX 3090 Ti，以單條 600W 電源線材取代繁雜的轉接線，實測之下也是有相當亮眼的成績，應付吃電怪獸 i9-12900K 處理器與 3090 Ti 顯卡用 1000W 就足以獲得滿載的效能表現，測試時發現電壓也十分穩定！

使用心得總結

整體來說，如果您正想添購或者是升級電源供應器，那麼技嘉 UD1000GM PG5 這款支援 PCIe 5.0 顯卡的電源供應器，絕對是可以放在口袋名單的選擇，因為它才有支援 PCIe 5.0 顯卡供電所需的 16-pin 12VHPWR 接頭。截自筆者撰文為止，都還沒看到任何市售的同規格競品出現。

UD1000GM PG5 電源供應器不僅能夠滿足目前與未來高階顯示卡的需求，讓你的電腦系統更加智慧來溝通顯示卡所需電力，加上技嘉對於 UD 產品的品質要求與 80 PLUS 金牌的保證，可帶來高品質且穩定的電力，讓玩家可以安心的享受高畫質的遊戲體驗，是組裝電腦系統的最佳選擇！
