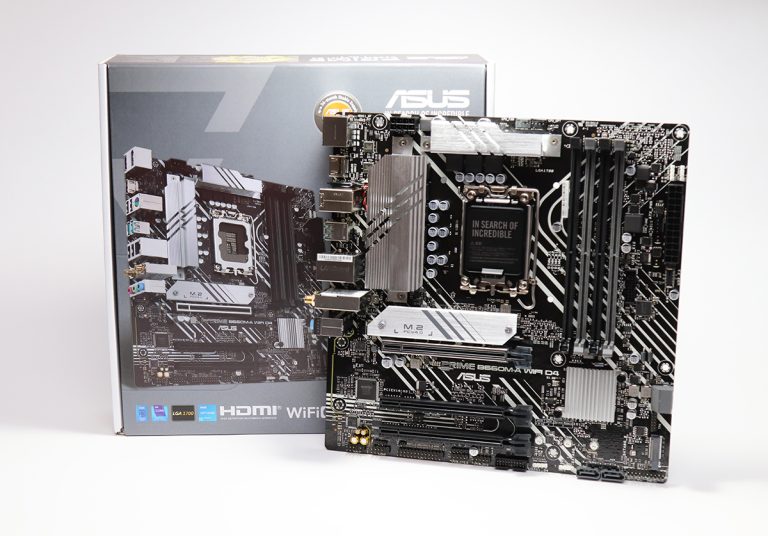

最超值經濟的選擇!ASUS PRIME B660M-A WIFI D4-CSM主機板開箱評測

想要組裝一套價廉物美的桌上型電腦系統嗎?來!這篇要為大家分享的就是這樣的超級經濟型又不失戰力的組合方式;我選擇的處理器是 Intel 12代 i3-12100 處理器(12M Cache, up to 4.30 GHz)、華碩 PRIME B660M-A WIFI D4-CSM 主機板、金士頓的 SSD,記憶體可延用過去在使用的 DDR4,散熱部分則是交由華碩 ROG Strix LC II 240 ARGB WHITE EDITION一體式水冷散熱器!

產品主要規格

ASUS PRIME B660M-A WIFI D4-CSM 這張主機板是採用較小的 mATX 尺寸,可讓玩家們安裝在較小體積的機殼內,不過華碩團隊還是用心地將擴充槽配置滿滿滿,讓 DIY 玩家們也能將效能打造出一定的水準!在晶片組的部分是選用 Intel B660, 支援 Intel LGA 1700 12代處理器,具備 PCIe 4.0, 2 個 M.2 slots, Intel 1Gb Ethernet, Intel Wi-Fi 6 , DP,2 x HDMI , rear USB 3.2 Gen 2, front USB 3.2 Gen 1 Type-C, Aura Sync。由於 DDR5 記憶體的價格還是居高不下,因此此款配置的是 DDR4 版本,只要選用的記憶體頻率夠高,效能表現也是沒有輸目前的 DDR5 版本太多的!

此外,它還有強大的軟體與散熱設計,例如 ASUS OptiMem II 可以強化記憶體超頻,而 VRM , M.2 以及 PCH 都配置優異的散熱片,另外還有混合型風扇連接頭 Fan Xpert 2+,以及智慧的 Digi+ 電壓調節模組 (VRM) ,可以即時控制壓降、自動切換頻率和能源效率設定;它也可讓您微調 CPU,實現最高的穩定性和效能!



開箱




簡潔的包裝和設計非常環保,相關認證與特色都大大的標示在盒子下方



買家也可以在選購時看盒裝背面的資訊,看看有沒有符合使用所需


盒裝內除了主機板之外,所有內容物就是這些;主要包含使用手冊、驅動程式安裝光碟、SATA III 排線兩條,後 I/O 擋板以及 Wi-Fi 天線




mATX 尺寸依然給你滿滿的擴充性!


後 I/O 配置雖然較 ATX 少了一些 USB port,但其實對於多數的使用者來說以足夠!沒中不足的就是沒有 USB-A 稍微不便利些~不過有支援 Display 和 兩組 HMDI Port 頗加分,另外竟然還有 PS/2 Combo 接孔,對於有需要的使用者來說是個亮點!


所有 I/O 裝置可參考上圖說明

主機板配置了一條 PCIe x16 Gen4,並有堅固的金屬插銷穩固加屏蔽用,當然這是專給顯示卡用的!另外還有兩條 PCIe x16 Gen3,以及一條 PCIe Gen 4 的 M.2 Solt,選擇用來配置系統開機碟是必要的!另外有大容量資料儲存需求為一建議就是使用 SATA III SSD/HDD,或者可以選擇安裝到另外一個 M.2 Solt,但另外一個 M.2 Solt 就沒有配置散熱片了~




雖然說這款主機板價格非常親民,但是電源設計也沒有太含糊,該給的好料也沒少,散熱也不用擔心!


配置四條 DDR4 記憶體,若升級者可以沿用無需添購;這邊還有個 USB 3.2 Gen 1 的輸出連接器,不過可惜沒有隨附,目前的生態都是要靠機殼廠出。

題外話,即便是高階的主機板有支援 USB 3.2 Gen 2×2,但也是沒有隨附連接線,且我網路查了一下目前這個排線還很稀有價格也高,而且若要實現高瓦特數(如 PD 60W)輸出的話,似乎還沒看到有市售品 @@”

因此,如果大家想要使用可以高速傳輸 2000GB/s 的外接式儲存裝置的話,還得需要額外添購 PCIe 介面的 USB 3.2 Gen 2×2 / USB-C 見面卡(售價是兩千元內,半張 PRIME B660M-A WIFI D4-CSM 主機板了@@”)




音效部分因為沒有配置多聲道類比輸出,而是立體聲道(96k/24bit),但用料也是很實在!但因為晶片有支援 7.1 聲到輸出,其實還是有解決方案



效能測試




我到光華商場買的 Intel i3-12100 (本來是想買 i3-12200,但似乎遲遲沒開賣..)




敗了ROG 這款 STRIX LC II 240 ARGB 水冷系統,裡面直接支援 LGA 1700 的配件


水冷系統如上,白色就是好看!


裝上隨附的兩組120mm RGB 燈效風扇


水冷頭也很帥氣!


燈效點起來就是這樣迷人!



為了要徹底釋放 PCIe 4.0 的資料存取速度,我也特別買了金士頓 KC3000 這款 SSD,官方標示可以讓讀取速度上達 7000MB/s,詳細效能部分部分會另闢一篇分享給大家!


安裝 M.2 SSD 就是這麼簡單!馬上體驗極速安裝 OS 與資料存取的快感!(只有這一組 M.2 能通 Intel 12th 處理器來支援 PCIe 4.0 喔!)





安裝設定

初次安裝零組件於主機板時,先進入 BIOS 去了解與改變一些設定是必要的!例如先確認你裝的記憶體與儲存裝置是否都有被抓取辨識到,之後才能順利進行安裝 OS 或開機!



例如我都會先看看系統資訊,如各風扇是否有正常運作、系統與處理器溫度是否沒問題,也看看安裝的記憶體位置和儲存裝置開機碟是否有選對。此外若要開啟 X.M.P 功能就記得將該功能打開!




華碩都有貼心提供 Ai 智慧超頻功能,我會建議開啟自動即可,讓系統自行判斷是否要再需要加強效能時來開啟運作!

這次運氣也不錯,安裝完所有零組件後就順利開機與可以安裝作業系統了!接下來看看系統內的資訊~



透過系統/關於內顯示的資訊,可以看到我安裝的是 i3-12100  @3.3GHz 處理器,以及 DDR4 32GB 記憶體,並安裝 Win 11 專業版。另外在裝置管理員中更有詳細的零組件資訊,例如我裝了兩條 M.2 SSD,內顯規格為 Intel UHD 730



好用的軟體-AI Suit 3




安裝光碟內有一個軟體一定要安裝!那就是AI Suit 3, 可以看到詳細的系統資訊,可以看到有辨識到主機板為華碩 PRIME B660M-A WIFI D4、




如果想要有比較好的效能表現,除了 BIOS 的相關設定要調整外,軟體內還有簡單的選項,讓你的處理器徹底釋放出來!(進行效能測試時處理器最高時脈來到近 4300 Mhz!)


以隨附的軟體 ROG 版 CPU-Z 來檢視處理器資訊如上(四核心/八執行緒)




以 CPU-Z 進行效能測試,獲得單核心  642.7、多執行緒 3210.5 的好成績!





整機效能如何?


以 Cinebench R20 來測試處理器 Render 效能,獲得單核 606 pts以及多執行緒 2837  的優異成績!




以 CrossMark來測試整體效能,獲得 1276 的優異成績





以 PCMark 10 來測試整體效能,獲得 4533 的優異成績



內顯的效能如何?



進行測試時可以感受到內顯運作比較鈍,如果想要玩消耗繪圖運算資源的遊戲建議還是安裝獨立顯示卡吧!但如果只是要上網與進行簡單的照片與影片剪接的話還是ok的!





M.2 Slot 可飆 6000MB/s


雖然沒有測到超過 6000MB/s 以上的速度,但真的已經夠快了啦!相較於 PCIe 3.0 的 M.2 SSD 速度已經提升一倍了!





總結



ASUS PRIME B660M-A WIFI D4-CSM 這張主機板價格有夠親民,規格配置與效能表現也相當不錯,mATX的尺寸適合喜歡小體積機殼的人選用,如果想和我一樣加上水冷系統與玩 RGB 燈效也是沒問題的!而 BIOS 設定介面清楚易懂,不用是超頻玩家就能輕鬆調教出好效能,讓大家盡情揮灑創意於創作,閒暇時可以暢完遊戲或是看 4K 影片喔!
